串口屏到底是什么呢？
介紹：

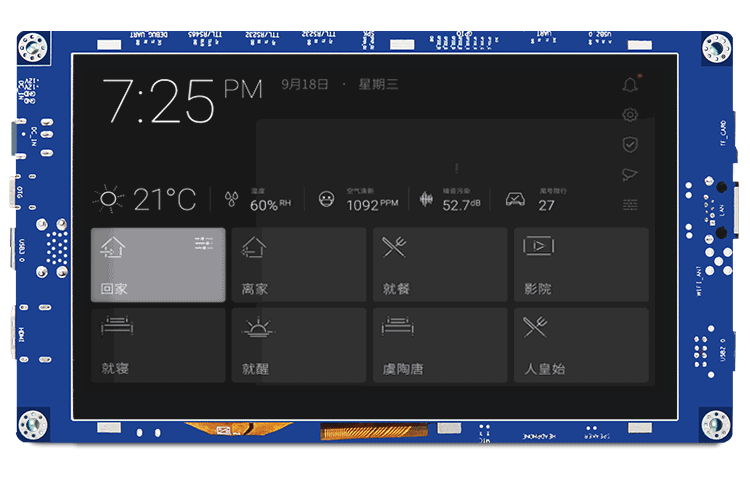

串口屏也稱智能TFT液晶模塊(Smart LCD)是專為工業顯示應用而設計的TFT液晶顯示模塊。
模塊自帶主控IC、Flash存儲器、實時嵌入式操作系統,客戶主機可把要存儲的數據(如背景圖、圖標等)存儲到屏的flash中,屏可直接調用顯示無需主機干預,數據通信量大大減少從而提高了抗干擾性且節省了客戶主機的硬件資源。
使用串口屏可極大簡化界面設計,通過配套提供的PC端的組態軟件”Graphics Editor”, 可簡單、快速設計出液晶屏上的操作界面(即UI), 在設計界面過程完全不需要寫程序代碼。
性能參數：
> 工業級TFT
> 尺 寸: 3.5”, 4.3”, 5.0”, 5.6”, 6.8”, 7.0”, 8.0”, 9.0”, 10.1”, 10.4”
> 色 彩: 64k色(16bit)
> 亮 度: 高亮度/普通亮度 可選
> 通信接口: RS232 / RS485 可選
> 供電電壓: 5V ~ 26.0V
> 存 儲: 256Mbyte高速Flash存儲器(可存儲1000幅畫面)
> 觸摸屏: 電阻屏/電容屏 可選
> 工作溫度: -20° ~ +70°
> 存儲溫度: -30° ~ +80°
> EMC標準: 4級
基本功能：
> 支持觸摸按鈕、文本顯示、數字、變量圖標、進度條、曲線、表盤、動畫、二維碼、日期時間、自定義繪圖等控件。
> 支持ASCII、中文(GB2312、GBK、BIG5)、韓文、俄文、日文等20余國家字符集。
> 支持多語言字庫自由切換。
> 支持把PC中的任意字體生成屏可使用的字庫。
> 支持英文鍵盤、數字鍵盤、中文鍵盤、日期時間錄入鍵盤、密碼鍵盤等，鍵盤可自定義任何風格樣式。
> 支持彈出菜單、彈出提示窗口等, 可自定義任意風格的彈出窗口。
> 支持U盤更新界面(OTG方式)和PC下載界面。
> 支持屏保設定、蜂鳴器設定。
> 支持RTC時鐘設定和保存(需裝電池)。
> 支持多工程界面切換。
> 支持模塊加密,防止界面被抄襲。
> 界面設計所見所得。
開發步驟：
(1)設計界面
安裝組態軟件->建立工程->導入素材->編輯控件參數
(2)下載界面
屏連接PC一鍵下載 或 使用U盤方式更新界面
(3)通 信
按指令格式寫主板與屏通信程序->主板與屏連接并交互通信
